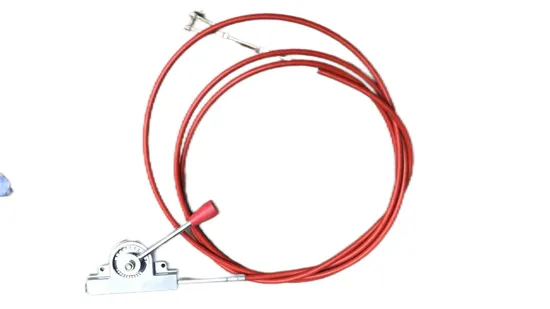

Cable de control de toma de fuerza mecánica (PTO) de cambio de marchas automático para camión Spv 3

• Descripción general
• Certificaciones
• Embalaje y envío
• Preguntas frecuentes

Descripción general

Información básica.

Modelo NO.	Toma de fuerza KTP3
Forma de malla	Comprometidos externos
Flanco del diente	Diente recto
Curva dentaria	Evolvente
Fuerza	Neumático
Tipo	Bomba de engranajes de línea normal
Aplicaciones	Toma de fuerza para camión
Proceso de dar un título	ISO
ONU/ISO	Transmisión
Par de salida	350 nm 400 nm
Diente de salida	22/32, 22/36, 20/26
Relación de velocidad	0,92; 1,18; 1,1; 1,07;
Transmisión Wly	Wly6s51b, Wly6ts55b, Wly7ts60, Wly6t120, Wly535
Control	Mecánico / Neumático / Eléctrico
Caja de cambios Lsuzu	Msb-5stmld-6p Mld-700ptmld-6q
Vehículo aplicable	DFAC, Sinotruk, Shackman, FAW, Suzu
DFAC Wly	DC6j85tzod, Wyl5ts40, 6ts40, Wly540
Transmisión rápida	6ts1500, 9js119ta, 12js160t, 12js180t, 12jsd160ta
Paquete de transporte	Caja de cartón
Especificación	KTP3
Marca	Zona de protección de los trabajadores
Origen	Porcelana
Código HS	8483409090
Capacidad de producción	100000

Embalaje y entrega

Tamaño del paquete: 25,00 cm x 24,00 cm x 24,00 cm Peso bruto del paquete: 2,000 kg

Descripción del Producto

Cable de control de toma de fuerza mecánica (PTO) con cambio de marchas automático para camión SPV de 3 a 3,5 m. Cable de control de toma de fuerza mecánica (PTO) con cambio de marchas automático para camión SPV de 3 a 3,5 m.

Tabla 1
Número de dientes de entrada: una vez completado el diseño de la toma de fuerza, se debe agregar el número de dientes del engranaje de entrada al producto final para distinguirlo.
Parámetro característico: el código del parámetro característico de la toma de fuerza lateral es el tamaño desde la superficie superior del engranaje de entrada hasta la superficie de montaje;
El engranaje no engranado de la toma de fuerza trasera toma 1/10 (nm) del par de salida máximo de la toma de fuerza como código de parámetro característico;
Modo de conexión de salida (consulte la Tabla 2 para obtener más detalles)

La salida está en forma de eje de transmisión de conexión, es decir, el código del modo de conexión plana exterior es p;
El modo de conexión sin estrías del eje de salida (como chaveta plana, chaveta final, pasador cilíndrico, etc.) es K;
El código de conexión de la estría interna del eje de salida y el eje de estría de carga es l, y el número está marcado de acuerdo con las diferentes estrías; Tabla 2

Tipo de brida de conexión: la conexión entre la salida de la toma de fuerza y la entrada de carga es una conexión de brida y diferentes códigos de forma de brida (consulte la Tabla 3 para obtener más detalles)

Tabla 3

Toma de fuerza tipo HWP para camiones en China

Código del fabricante de la caja de cambios
Código	Explicar	Código	explicar
WS	Caja de cambios Chongqing Isuzu Co., Ltd.	ZD	Caja de cambios Sinotruk Datong Co., Ltd.
ZF	Caja de cambios Co., Ltd de Jiaxing ZF Foton	FS	Shaanxi Fashite transmisión de automóviles Co., Ltd
COMO	Allison Transmission Co., Ltd.	Cuadrado	Shanghai Automotive Transmission Co., Ltd
Y	Eaton (Shanghai) caja de cambios Co., Ltd	NQ	Caja de cambios para automóviles de Nanjing Co., Ltd.
DF	Caja de cambios Co., Ltd de Dongfeng (Shiyan)	LK	Suzhou lvkong transmisión Co., Ltd.
YQ	Rama de cajas de cambios de la división de transmisión FAW Jiefang	HL	Transmisión Co., Ltd de Shanghai Suoda
ÉL	Hangzhou Ive co transmisión de automóviles Co., Ltd.	GT	Sistema de transmisión Co., Ltd de Getrac (Jiangxi)
WL	Zhejiang WanLiYang Co., Ltd.	XR	Transmisión de engranajes Co., Ltd de Anhui Xingrui
ZZ	Caja de cambios Sinotruk Zhangqiu Co., Ltd.	Alta definición	Zhejiang Dongfeng Gear Co., Ltd.
HC	Grupo de cajas de cambios Hangzhou Qianjin Co., Ltd.	QJ	Qijiang Gear Transmission Co., Ltd
LG	Caja de puente para automóviles Fudong Lingong Co., Ltd.	ZM	Transmisión de automóviles Co., Ltd de Zhejiang Zhongma
ZC	Engranaje Co., Ltd de Zhuzhou	LQ	Transmisión Co., Ltd de Liuzhou Qingfu
CQ	Transmisión Co., Ltd de Chongqing Qingfu	SR	Shengrui Transmission Co., Ltd.
JF	Tecnología de transmisión Jiefu Co., Ltd.

Número de serie	Formulario de salida	Código	nota adjunta
1	Eje de transmisión externo	PAG	Forma convencional
2	Llave plana, llave de extremo y pasador cilíndrico	K	Personalización no estándar
3	Estría interna del eje de salida	Consulte 3.1-3.5 para obtener más detalles.
3.1	Spline rectangular 6 × 21 × 25 × 6	Yo	Forma convencional
3.2	Spline rectangular 6 × 21 × 25 × 5	L1	Personalización no estándar
3.3	Estría evolvente	L2	Personalización no estándar
3.4	Spline rectangular 6 × 15,5 × 20 × 4	L3	Personalización no estándar
3.5	Spline rectangular 8 × 32 × 36 × 6	L4	Personalización no estándar

Número de serie	Forma de la brida	Código	nota adjunta
1	Brida cuadrada	norte	Personalización no estándar
2	Rectangular 110 × 86 (distancia entre agujeros)	GRAMO	Forma convencional
3	Brida de diamante 106 (distancia entre orificios)	H	Forma convencional
4	Brida de diamante 100 (distancia entre orificios)	H1	Personalización no estándar
5	Brida de diamante 146 (distancia entre orificios)	H2	Personalización no estándar
6	Brida de diamante 140 (distancia entre orificios)	H3	Personalización no estándar
7	otro	Y	Personalización no estándar

tarea	Él	Modelo PTO	Relación	Esfuerzo de torsión	Transmisión coincidente	Producción	Control
DF	1	HWP-D18/45CHQ	1.02	500 N.M	DF6S900(6.938)	Spline interior	Neumático
	2	HWP-D18/45TQ	1.02	500 N,M	DF6S900(6.938)	Eje de brida cardán	Neumático
	3	HWP-D19/65CHO	1.2	400 N.M	DF6S650(6.446)	Spline interior	Neumático
	4	HWP-D19/65TQ	1.2	400 N.M	DF6S650(6.446)	Eje de brida cardán	Neumático
	5	HWP-D21/42CHO	1.04	500 N.M	DF6S900(7.966)	Spline interior	Neumático
	6	HWP-D21/42TO	1.04	500 N.M	DF6S900(7.966)	Eje de brida cardán	Neumático
	7	HWP-D23/47CHQ	1.04	500 N.M	DT0690(6.75)	Spline interior	Neumático
	8	HWP-D23/47TO	1.04	500 N.M	DT0690(6.75)	Eje de brida cardán	Neumático
	9	HWP-D23/64CHO	1.06	450 N.M	DF6S650 (6,446 / 10 agujeros)	Spline interior	Neumático
	10	HWP-D23/64TO	1.06	450 N.M	DF6S650 (6,446 / 10 agujeros)	Eje de brida cardán	Neumático
	11	HWP-D25/33CHO	1.2	450 N.M	17000D4-010/1700D-010/17C-00030	Spline interior	Neumático
	12	HWP-D25/33TQ	1.2	450 N.M	17000D4-010/1700D-010/17C-00030	Eje de brida cardán	Neumático
	13	HW P-D25/25CHO	1.2	450 N.M	17V70-00030/17G 37-00030/17Q37-00030	Spline interior	Neumático
	14	HWP-D25/25TO	1.2	450 N.M	17V70-00030/17G37-00030/17Q37-00030	Eje de brida cardán	Neumático
RÁPIDO	15	HW P-F15/65CHO	0,94	650 N.M	9JS119T,10JS	Spline interior	Neumático
	16	HWP-F15/65TO	0,94	650 N.M	9JS119T,10JS	Eje de brida cardán	Neumático
	17	HWP-F15/65TO-B	0,78	600 N.M	9JS119T,10JS	Eje de brida cardán	Neumático
	18	HWP-F15/70CHQ-1	0,94	700 N.M	12JS160TA	Spline interior	Neumático
	19	HWP-F15/70T0-1	0,94	700 N.M	12JS160TA	Eje de brida cardán	Neumático
	20	HWP-F15/70C HQ-2	0,94	700 N.M	12JSD160TA	Spline interior	Neumático
	21	HWP-F15/70TQ-2	0,94	700 N.M	12JSD160TA	Eje de brida cardán	Neumático
	22	HWP-F36/63CHQ	1.1	300 N.M	6DS40T/50T/60T	Spline interior	Neumático
	23	HWP-F36/63TQ	1.1	300 N.M	6DS40T/50T/60T	Eje de brida cardán	Neumático
	24	HWP-F34/31CHQ	0,94	250 N.M	8JS8 5E /95E-C	Spline interior	Neumático
	25	HWP-F34/31TQ	0,94	250 N.M	8JS85E/95E-C	Eje de brida cardán	Neumático
IlSUZU	26	HWP-I31/77CHQ	1.07	350 N.M	MLD-6Q	Spline interior	Neumático
	27	HW P-I3 1/77TQ	1.07	350 N.M	MLD-6Q	Eje de brida cardán	Neumático
	28	HWP-I31/77CHS	1.07	350 N.M	MLD-6Q	Spline interior	Manual mecánico
	29	HWP-I31/77TS	1.07	350 N.M	MLD-6Q	Eje de brida cardán	Manual mecánico
	30	HWP-T35/62CHQ	1.3	250 N.M	MSB-5 S/5M/5SM	Spline interior	Neumático
	31	HWP-I35/62TQ	1.3	250 N.M	MSB-5S/5M/5SM	Eje de brida cardán	Neumático
	32	HWP-I35/62CHS	1.3	250 N.M	MSB-5S/5M/5SM	Spline interior	Manual mecánico
	33	HWP-T35/62TS	1.3	250 N.M	MSB-5S/5M/5SM	Eje de brida cardán	Manual mecánico
	34	HWP-T35/74CHQ	1.633	250 N.M	M SB-5S/5M/5SM	Spline interior	Neumático
	35	HWP-T35/74TQ	1.633	250 N.M	MSB-5S/5M/5SM	Eje de brida cardán	Neumático
	36	HWP-T35/74CHS	1.633	250 N.M	MSB-5S/5M/5SM	Spline interior	Manual mecánico
	37	HWP-T35/74TS	1.633	250 N.M	M SB-5S/ 5M/5SM	Eje de brida cardán	Manual mecánico
	38	HWP-T38/63CHQ	1.01	200 N.M	MSB-5S/5M/5SM	Spline interior	Neumático
	39	HWP-T38/63TQ	1.01	200 N.M	MSB-5S/5M/5SM	Eje de brida cardán	Neumático
	40	HWP-T38/63CH S	1.01	200 N.M	MSB-5S/5M/5SM	Spline interior	Manual mecánico
	41	HWP-T38/63TS	1.01	200 N.M	MSB-5S/5M/5SM	Eje de brida cardán	Manual mecánico
	42	HWP-I32/64TQ	1.26	200 N.M	MYY6S/5S	Eje de brida cardán	Neumático
	43	HWP-T32/64CH Q	1.26	200 N.M	MYY6S/5S	Spline interior	Neumático
JMC	44	HWP-G32/65CHQ	1.26	250 N.M	6MTI420	Spline interior	Neumático
	45	HWP-G32/65TQ	1.26	250 N.M	6MTI420	Eje de brida cardán	Neumático
	46	HWP-G32/65CHS	1.26	250 N.M	6MTI420	Spline interior	Manual mecánico
	47	HWP-G32/65TS	1.26	250 N.M	6MTI420	Eje de brida cardán	Manual mecánico
	48	HWP-T35/74CPS	1.633	250 N.M	JCT528T8	Spline interior	Manual mecánico
	49	HW P-I39/67CHQ	1.2	250 N.M	JCT528T8	Spline interior	Neumático
	50	HWP-T39/67TQ	1.2	250 N.M	JCT528T8	Eje de brida cardán	Neumático
	51	HWP-I39/67CHS	1.2	250 N,M	JCT528T8	Spline interior	Manual mecánico
	52	HWP-I39/67TS	1.2	250 N.M	JCT528T8	Eje de brida cardán	Manual mecánico
IlVECO	53	HWP-V31/27CHQ	1.2	200 N.M	2830.5	Spline interior	Neumático
	54	HWP-V31/27TQ	1.2	200 N.M	28.305	Eje de brida cardán	Neumático
	55	HWP-V31/27CHS	1.2	200 N.M	2830.5	Spline interior	Manual mecánico
	56	HWP-V31/27TS	1.2	200 N.M	2830.5	Eje de brida cardán	Manual mecánico
	57	HWP-V34/36CHQ	0,77	200 N,M	2840.628	Spline interior	Neumático
	58	HW P-V34/36TQ	0,77	200 N.M	2840.628	Eje de brida cardán	Neumático

JAC	59	HWP-X23/55CHQ	1.12	300 N.M	LC6T450M1	Spline interior	Neumático
	60	HWP-X23/55TO	1.12	300 N.M	LC6T450M1	Eje de brida cardán	Neumático
	61	HWP-X30/71CHO	1.55	250 N.M	LC5T30	Spline interior	Neumático
	62	HWP-X30/71TQ	1.55	250 N.M	LC5T30	Eje de brida cardán	Neumático
	63	HWP-X31/63CH Oh	1.1	300 N.M	LC6T540	Spline interior	Neumático
	64	HWP-X31/63TO	1.1	300 N, M	LC6T540	Eje de brida cardán	Neumático
	65	HWP-X31/74CHQ	1.56	250 N.M	LC5T40	Spline interior	Neumático
	66	HWP-X31/74TQ	1.56	250 N.M	LC5T40	Eje de brida cardán	Neumático
	67	HWP-X35/65CHO	1.64	250 N.M	ML642A	Spline interior	Neumático
	68	HWP-X35/65TO	1.64	250 N.M	ML642A	Eje de brida cardán	Neumático
	69	HWP-X35/65CHQ-A	1.096	250 N.M	ML642A	Spline interior	Neumático
	70	HWP-X35/65TQ-A	1.096	250 N.M	MI642A	Eje de brida cardán	Neumático
	71	HWP-X37/67CHQ	1.15	250 N.M	ML532A	Spline interior	Neumático
	72	HWP-X37/67TQ	1.15	250 N.M	ML532A	Eje de brida cardán	Neumático
	73	HWP-X29/38CHQ	1.337	200 N. M	ML1OTF97A	Spline interior	Neumático
	74	HWP-X29/38TQ	1.337	200 N.M	ML10TF97A	Eje de brida cardán	Neumático
WLY	75	HWP-W24/74CHQ	1	300 N. M	WL.Y7TS60B	Spline interior	Neumático
	76	HWP-W24/74TQ	1	300 N. M	WLY7TS60B	Eje de brida cardán	Neumático
	77	HWP-W25/67CHQ	1.15	400 N.M	WLY6T120	Spline interior	Neumático
	78	HWP-W25/67TQ	1.15	400 N.M	WLY6T120	Eje de brida cardán	Neumático
	79	HWP-W25/71CHQ	1.11	400 N. M	WLY6S51B(5.522)	Spline interior	Neumático
	80	HWP-W25/71TQ	1.11	400 N.M	WLY6S51B(5.522)	Eje de brida cardán	Neumático
	81	HWP-W31/39CHQ	1.1	300 N.M	WLY6G40A	Spline interior	Neumático
	82	HWP-W31/39TQ	1.1	300 N. M	WLY6G40A	Eje de brida cardán	Neumático
	83	HWP-W31/42CHQ	1.1	300 N.M	WLY6G40B	Spline interior	Neumático
	84	HWP-W31/42TQ	1.1	300 N. M	WLY6G40B	Eje de brida cardán	Neumático
	85	HWP-W31/43CHQ	1.1	300 N.M	WLY5G40B	Spline interior	Neumático
	86	HWP-W31/43TQ	1.1	300 N. M	WLY5G40B	Eje de brida cardán	Neumático
	87	HWP-W31/47CHQ	1.2	250 N.M	WLY5TS40/WLY5TS100	Spline interior	Neumático
	88	HWP-W31/47TQ	1.2	250 N.M	WLY5TS40/WLY5TS100	Eje de brida cardán	Neumático
	89	HWP-W27/60CHQ	1.27	300 N. M	WLY6TS40	Spline interior	Neumático
	90	HWP-W27/60TQ	1.27	300 N,M	WLY6TS40	Eje de brida cardán	Neumático
	91	HWP-W34/37CHQ	1.1	300 N.M	WLY6G55	Spline interior	Neumático
	92	HWP-W34/37TQ	1.1	300 N,M	WLY6G55	Eje de brida cardán	Neumático
	93	HWP-W22/72CHQ	1.1	300 N. M	WLY6TS55E, WLY6TS60	Spline interior	Neumático
	94	HWP-W22/72TQ	1.1	300 N.M	WLY6TS55E,WLY6TS60	Eje de brida cardán	Neumático
	95	HWP-W38/64CHQ	1.04	200 N.M	WLY5G32A	Spline interior	Neumático
	96	HWP-W38/64TQ	1.04	200 N. M	WLY5G32A	Eje de brida cardán	Neumático
	97	HWP-W38/66CHQ	1.1	200 N.M	WLY5G32B	Spline interior	Neumático
	98	HWP-W38/66TQ	1.1	200 N.M	WLY5G32B	Eje de brida cardán	Neumático
	99	HWP-W38/67CHQ	1.3	200 N.M	WLY5G32C	Spline interior	Neumático
	100	HWP-W38/67TQ	1.3	200 N.M	WLY5G32C	Eje de brida cardán	Neumático
ZF	101	HWP-NH1C	1	1000 N.M	Desde F16S1650	Spline interior	Neumático
	102	HWP-NH1B	1	1000 N.M	Desde F16S1650	Eje de brida cardán	Neumático
	103	HWP-Z12/65BHQ	0,75	650 N.M	TraXon12/7F16	Spline interior	Neumático
	104	HWP-Z12/65TQ	0,75	650 N.M	TraXon12/Z F16	Eje de brida cardán	Neumático
	105	HWP-Z36/38CHQ	1.15	300 N.M	Con F6S500	Spline interior	Neumático
	106	HWP-Z36/38TQ	1.15	300 N.M	Con F6S500	Eje de brida cardán	Neumático
	107	HWP-Z41/44CHQ	1	300 N.M	Con F5S400V	Spline interior	Neumático
	108	HWP-Z41/44TQ	1	300 N.M	ZE5S400V	Eje de brida cardán	Neumático
	109	HWP-Z45/40CHQ	1.09	300 N.M	Desde F5S400E	Spline interior	Neumático
	110	HWP-Z45/40TQ	1.09	300 N.M	Desde F5S400F	Eje de brida cardán	Neumático
LK	111	HWP-L19/35CHO	1.024	300 N.M	J4S100A	Spline interior	Neumático
	112	HWP-L19/35TQ	1.024	300 N.M	J4S100A	Eje de brida cardán	Neumático
	113	HWP-L31/38CHQ	1.047	400 N.M	LKT6S100	Spline interior	Neumático
	114	HWP-L31/38TO	1.047	400 N.M	LKJ6S100	Eje de brida cardán	Neumático

1.¿Es usted una empresa comercial o fabricante?

Somos fabricante de Group Corporation y contamos con fábricas contratistas en grupo.

2.¿Puedo tener muestras de este tipo de producto para probar la calidad?
Sí, puede comprar cualquier muestra para probar la calidad, nuestro MOQ es 1 unidad.

3. ¿Cuál es el tiempo de entrega y puedes bajar el precio?
Depende de su pedido. El plazo de entrega es de 30 días laborables tras recibir su prepago. Si realiza un pedido de grandes cantidades, el precio puede ser inferior.
Sí, podemos suministrar las piezas según su solicitud, como tracción, pasador de tracción, viga de equilibrio y resorte de placa, accesorios colgantes, plato giratorio, todo tipo de pastillas de freno, cárter de freno, cojinetes, etc.
Tenemos productos en stock para elegir, los precios son favorables, le mostraremos nuestros productos en stock si los necesita. TT 30% como depósito, saldo antes del envío por TT o a la vista.

8. ¿Cómo garantizar que los clientes reciban los productos sin problemas después del pago?
No te preocupes, querido. Nos hemos unido a la garantía comercial, puedes realizar el pedido mediante garantía comercial, si no entregamos los productos, se te devolverá el depósito.

No te preocupes, querida. Nos hemos unido a la garantía comercial, si los productos tienen problemas de calidad cuando los recibes, los pagos pueden reembolsarte.

estacionamiento de vehículos.

Certificaciones, embalaje y envío. Preguntas frecuentes. 4. ¿Suministran piezas de desgaste rápido? 6. ¿Tienen productos usados a la venta?
7.¿Cuáles son las condiciones de pago?
9.¿Cómo se puede garantizar la calidad de los productos?
